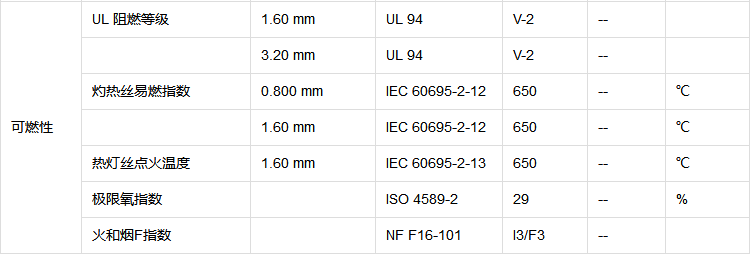

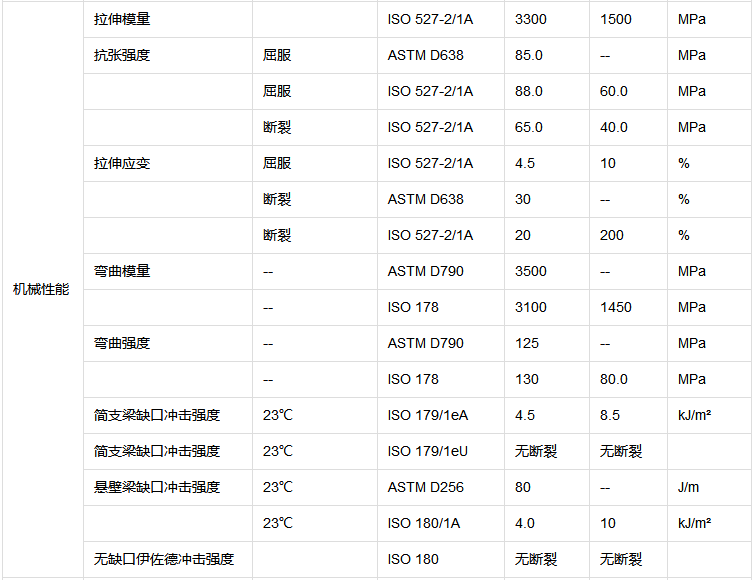

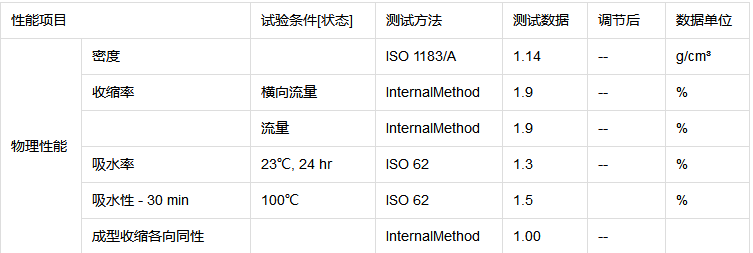

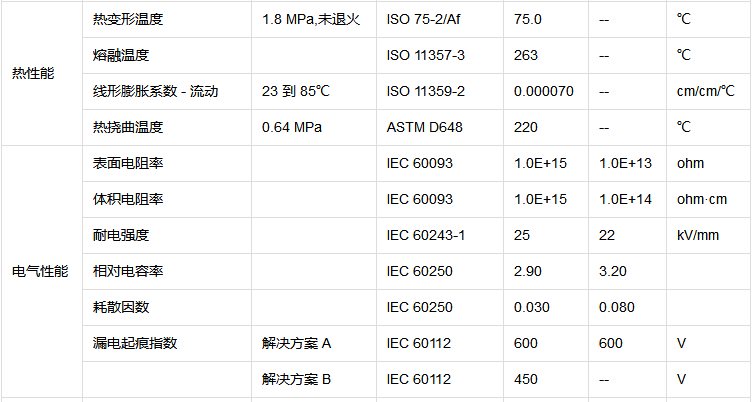

產(chǎn)品物性表：

    產(chǎn)品圖片：    產(chǎn)品概述
    PA66在聚酰胺材料中有較高的熔點。它是一種半晶體-晶體材料。PA66在較高溫度也能保持較強的強度和剛度。PA66在成型后仍然具有吸濕性，其程度主要取決于材料的組成、壁厚以及環(huán)境條件。在產(chǎn)品設(shè)計時，一定要考慮吸濕性對幾何穩(wěn)定性的影響。為了提高PA66的機械特性，經(jīng)常加入各種各樣的改性劑。玻璃就是常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。PA66的粘性較低，因此流動性很好（但不如PA6）。這個性質(zhì)可以用來加工很薄的元件。它的粘度對溫度變化很敏感。PA66的收縮率在1%~2%之間，加入玻璃纖維添加劑可以將收縮率降低到0.2%~1% 。收縮率在流程方向和與流程方向相垂直方向上的相異是較大的。PA66對許多溶劑具有抗溶性，但對酸和其它一些氯化劑的抵抗力較弱。
    產(chǎn)品特性
    PA66塑料在聚酰胺材料中有較高的熔點。它是一種半晶體-晶體材料。PA66在較高溫度也能保持較強的強度和剛度。PA66塑料在成型后仍然具有吸濕性，其程度主要取決于材料的組成、壁厚以及環(huán)境條件。在產(chǎn)品設(shè)計時，一定要考慮吸濕性對幾何穩(wěn)定性的影響。為了提高PA66的機械特性，經(jīng)常加入各種各樣的改性劑。玻璃就是常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠。PA66塑料的粘性較低，因此流動性很好（但不如PA6）。這個性質(zhì)可以用來加工很薄的元件。它的粘度對溫度變化很敏感。PA66的收縮率在1%~2%之間，加入玻璃纖維添加劑可以將收縮率降低到0.2%~1% 。收縮率在流程方向和與流程方向相垂直方向上的相異是較大的。 PA66塑料熱性質(zhì)熔點即結(jié)晶熔解時的溫度，對結(jié)晶性高分子PA66塑料，顯示清晰的熔點，根據(jù)采用的測試方法，熔點在259~267℃的范圍內(nèi)波動。通常采用差熱分析法測出的PA66塑料的熔點為264℃。如果將體積膨脹系數(shù)顯示極大值的溫度當作熔點，則尼龍-66的熔點溫度范圍為246~263℃。接近理論熔解溫度259℃。 PA66塑料的注塑特性干燥處理：如果加工前材料是密封的，那么就沒有必要干燥。然而，如果儲存容器被打開，那么建議在85C的熱空氣中干燥處理。如果濕度大于0.2%，還需要進行105C，12小時的真空干燥。
注：PA610,PA612,PA12,PA1010,PA1012,尼龍改性等系列產(chǎn)品供應(yīng)商，如有任何需求歡迎您隨時來電垂詢！

關(guān)于易電鍍PA66-低煙度尼龍66塑料的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術(shù)手機同微信：18621317168 誠摯歡迎您的來電！
