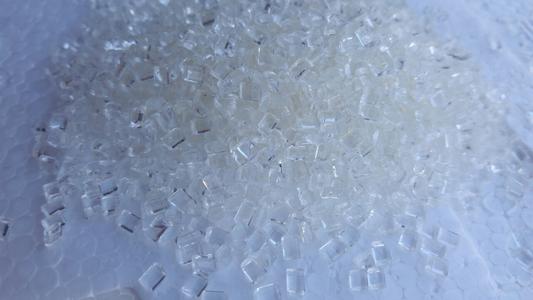

透明尼龍不屬于結晶性塑料：
     除透明尼龍外，其它尼龍都屬于結晶性塑料，有較高的熔點，熔融溫度范圍較窄，熱穩定性不好。PA較易吸濕，潮濕的尼龍在成型過程中，表現為粘度急劇下降并混有氣泡制品表面出現銀絲，所得制品機械強度下降，所以加工前材料必需干燥處理，可在80～110℃干燥6小時，成型時允許含水量尼龍6和尼龍66為 0.1%，尼龍11為0.15%，尼龍610為0.1%～0.15%，最高不得超過0.2%。注意，PA類塑料在90℃以上干燥易引起變色。

     尼龍流動性好，易溢料，宜用自鎖時噴嘴，并應加熱。同時由于溶體冷凝速度快，應防止物料阻塞噴嘴、流道、澆口等引起制品不足現象。模具溢邊值0.03，而且熔體粘度對溫度和剪切力變化都比較敏感，但對溫度更加敏感，降低熔體粘度先從料筒溫度入手。成型收縮范圍及收縮率大，方向性明顯，易發生縮孔，變形等。
     尼龍再生料的使用最好不超過三次，以免引起制品變色或機械物理性能的急劇下降，應用量應控制在25%以下，過多會引起工藝條件的波動，再生料與新料混合必須進行干燥。
    開機時應首先開啟噴嘴溫度，然后再給料筒加溫，當噴嘴阻塞時，切忌面對噴孔，以防料筒內的溶體因壓力聚集而突然釋放，發生危險。在停機時要清空螺桿，防止下次生產時，扭斷螺桿。
     使用少量的脫模劑有時對氣泡等缺陷有改善和消除的作用。尼龍制品的脫模劑可選用硬脂酸鋅和白油等，也可以混合成糊狀使用，使用時必須量少而均勻，以免造成制品表面缺陷。
     尼龍制品的后處理是為了防止和消除制品中的殘留應力或因吸濕作用所引起的尺寸變化。后處理方法有熱處理法和調濕法兩種。

關于透明尼龍不屬于結晶性塑料的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！
